Mafi afschoorplaat

  • Plaat t.b.v. het bevestigen van schoren
  • Wordt toegepast indien de bevestiging van de schoorvoet met één anker niet volstaat vanwege hoge optredende belastingen
  • Kan met meerdere ankers in de vloer worden bevestigd
  • Vervaardigd van thermisch verzinkt staal
  • Herbruikbaar
  • Voorzien van één of twee handvatten
  • Voorzien van één of twee CP 15 draadstiften t.b.v bevestiging van de schoorvoet. Lengte CP15 draadstift: 58 mm
  • Draadstiften zijn gelast (doorgelast aan onderzijde)
  • Draadstift voorzien van bolle moer t.b.v. optimale centrering
  • Zowel op de vloer (type A en B) als aan de wand (type B) toepasbaar

Een uitgebreide afschoorinstructie is op aanvraag beschikbaar.
Vraag de instructie hier aan


Meer informatie
bestelnummeromschrijvingafmetingenuitvoeringverpakking stuks
416710Mafi afschoorplaat B240x240x12 mmB1
416720Mafi afschoorplaat A300x500x12 mmA1

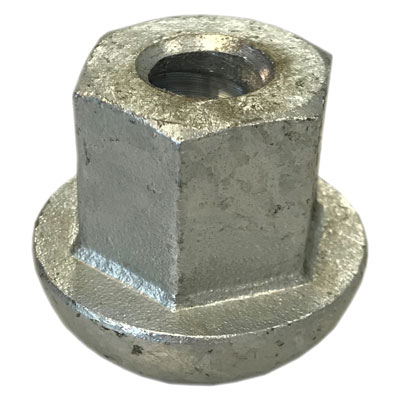

416725centreermoer type bol thermisch verzinkt1

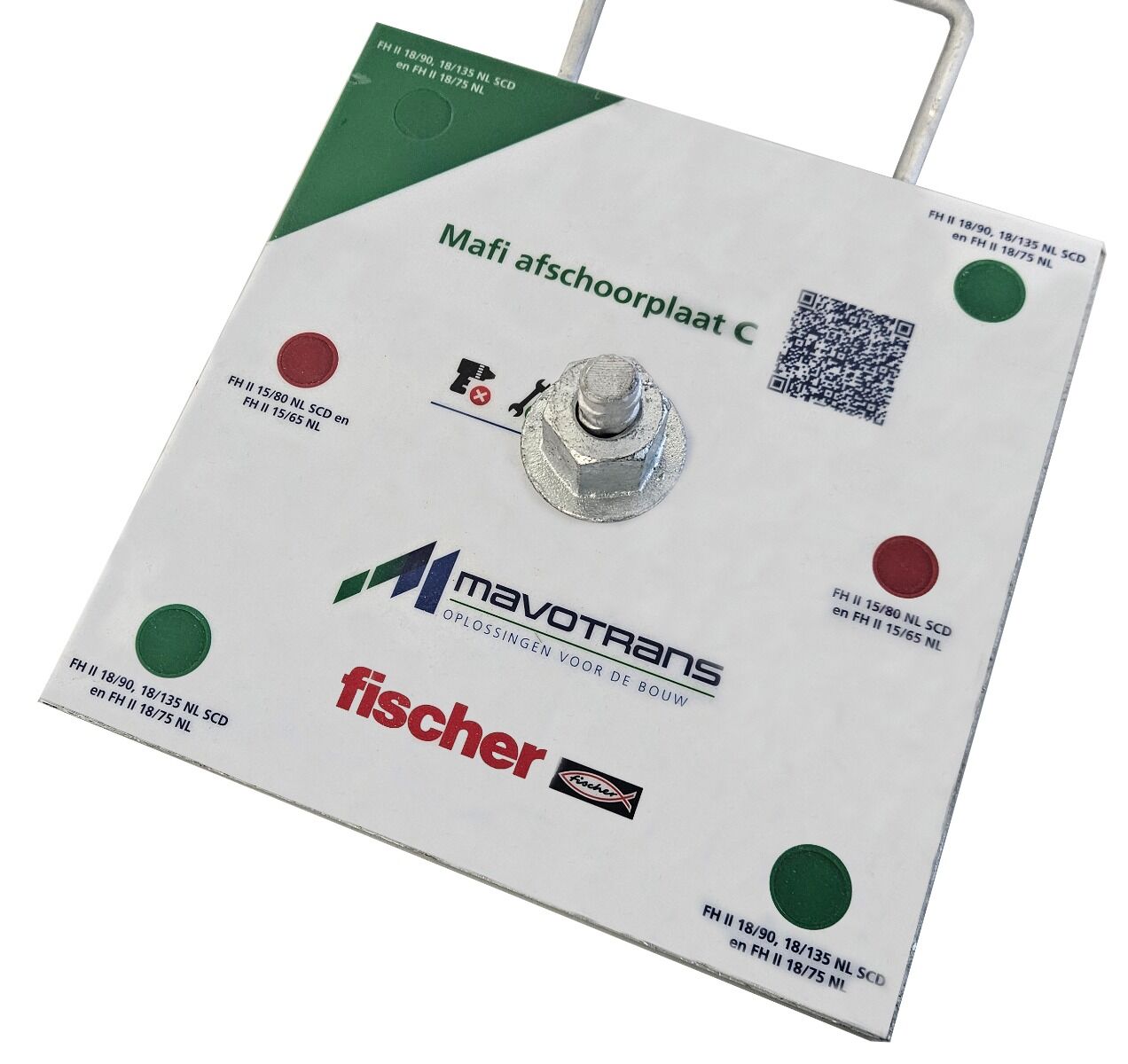

Mafi afschoorplaat

De Mafi afschoorplaat wordt toegepast indien de bevestiging van de schoorvoet met één anker niet volstaat vanwege hoge optredende belastingen. De afschoorplaat kan met meerdere ankers worden bevestigd, waardoor de op te nemen belasting in het beton eenvoudig kan worden verhoogd.

De afschoorplaat is leverbaar in twee typen:

  • Type A wordt toegepast op de kanaalplaat- en ribcassettevloeren
  • Type B wordt toegepast op de kanaalplaat- en ribcassettevloeren, maar ook tegen prefab wanden



De Mafi afschoorplaat wordt bevestigd met het momentgecontroleerde Fischer afschooranker FH II NL SCD

  • Afschoorplaat kan met meerdere ankers worden bevestigd t.b.v. hogere belastingopname
  • Herbruikbaar
  • Voorzien van handvat(ten) voor eenvoudige handling
  • Zowel op de vloer (type A en B) als aan de wand (type B) toepasbaar

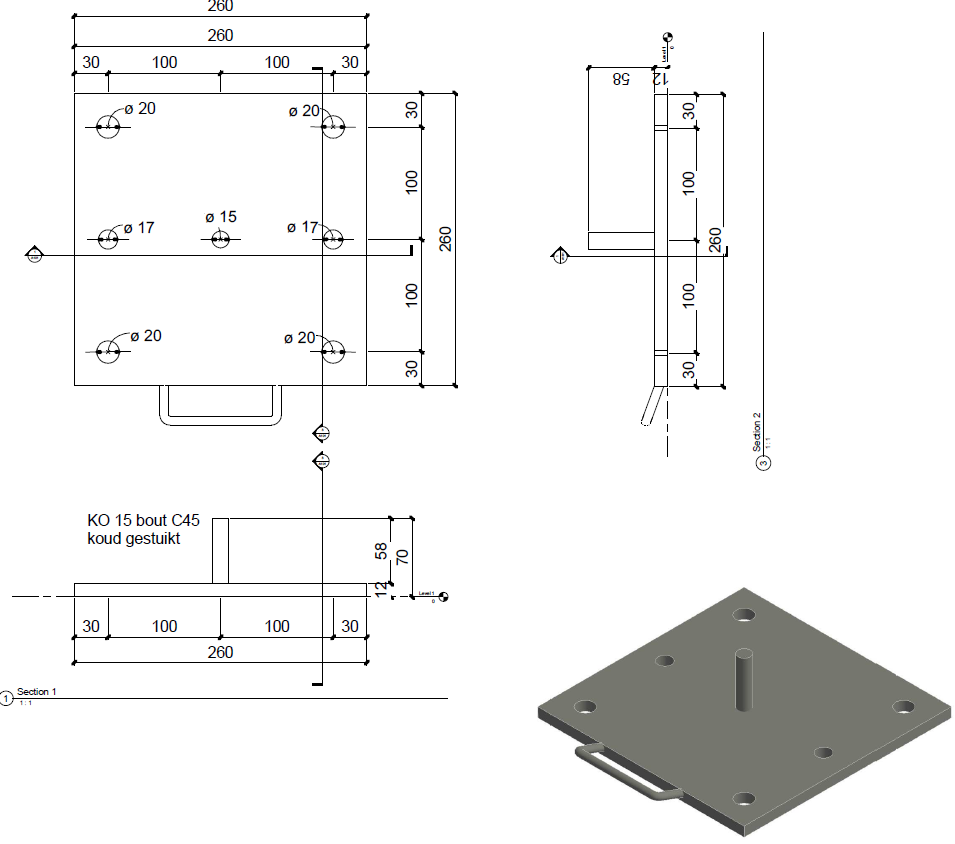

Technische gegevens

  • Vervaardigd van thermisch verzinkt staal
  • Twee formaten leverbaar
  • Voorzien van één of twee handvatten
  • Voorzien van één of twee CP 15 draadstiften t.b.v bevestiging van de schoorvoet
    Lengte CP15 draadstift: 58 mm
  • Draadstiften zijn gelast (doorgelast aan onderzijde)
  • Draadstift voorzien van bolle moer t.b.v. optimale centrering
