Stelhoogte voor Drijfstelanker zwaar

In het beton of op het beton

Wat is de effectieve stelhoogte van het Drijfstelanker?

Stelhoogte

De stelhoogte, ruimte tussen de twee elementen, van ons drijfstelanker wordt bepaald door de maximale uitdraailengte van de bout, de hoogte van de boutkop en de dikte van de plaat.
De oranje plaat zorgt voor het drijfvermogen van het anker. Het anker kan met de plaat in het beton gedrukt worden of op het beton liggen.
De bout dient minimaal 1D ingedraaid te blijven. Maximale uitdraailengte van de bout 22 mm

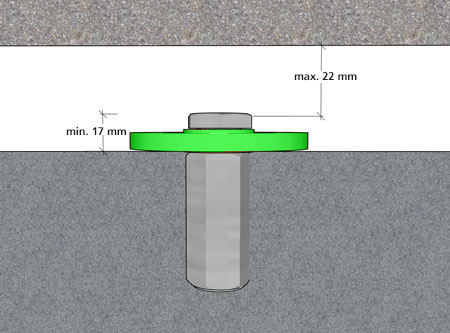

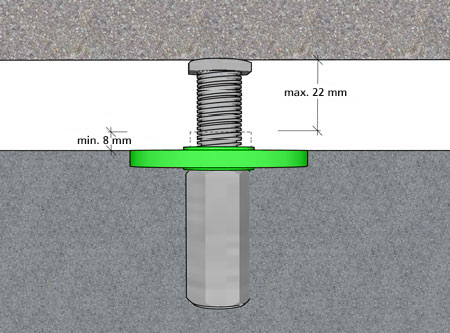

 Drijfstelanker in het beton gedrukt  Drijfstelanker ligt op het beton
De uitdraailengte is max. 22 mm.
De ruimte tussen de elementen minimaal 8 mm, max 30 mm.
De uitdraailengte is max. 22 mm.
De ruimte tussen de elementen minimaal 17 mm, max 39 mm.
