Brede school Het Dok
Oegstgeest
Architect : Architectenbureau Paul de Ruiter bna
Aannemer : Bouwbedrijf de Vries en Verburg
Verwerker : Montagebedrijf van Mavotrans

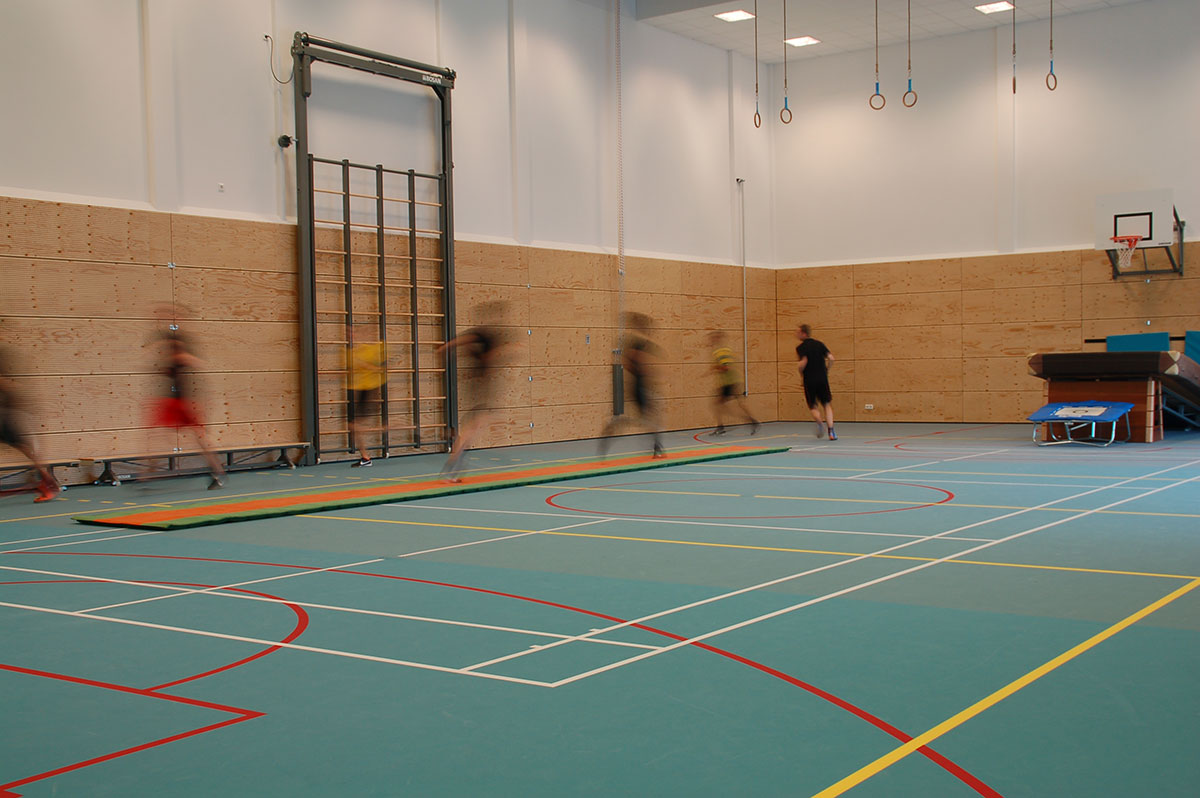

Sportzaal van Brede school Het Dok
De uitdaging
Brede school Het Dok omvat een basisschool, kinderdagopvang, buitenschoolse opvang, peuterspeelzaal, muziekschool, sportzaal, expositieruimte en een multifunctionele ruimte.
De sportzaal is gelegen op de 1e verdieping van het gebouw. Hierdoor is de toepassing een akoestische zwevende vloer in deze ruimte noodzakelijk, zodat in de onderliggende ruimten geen geluidsoverlast ontstaat door de activiteiten die in de sportzaal plaatsvinden. Mavotrans is gevraagd een akoestische zwevende vloerte ontwikkelen, gebaseerd op de in het bestek omschreven behoefte.
De oplossing

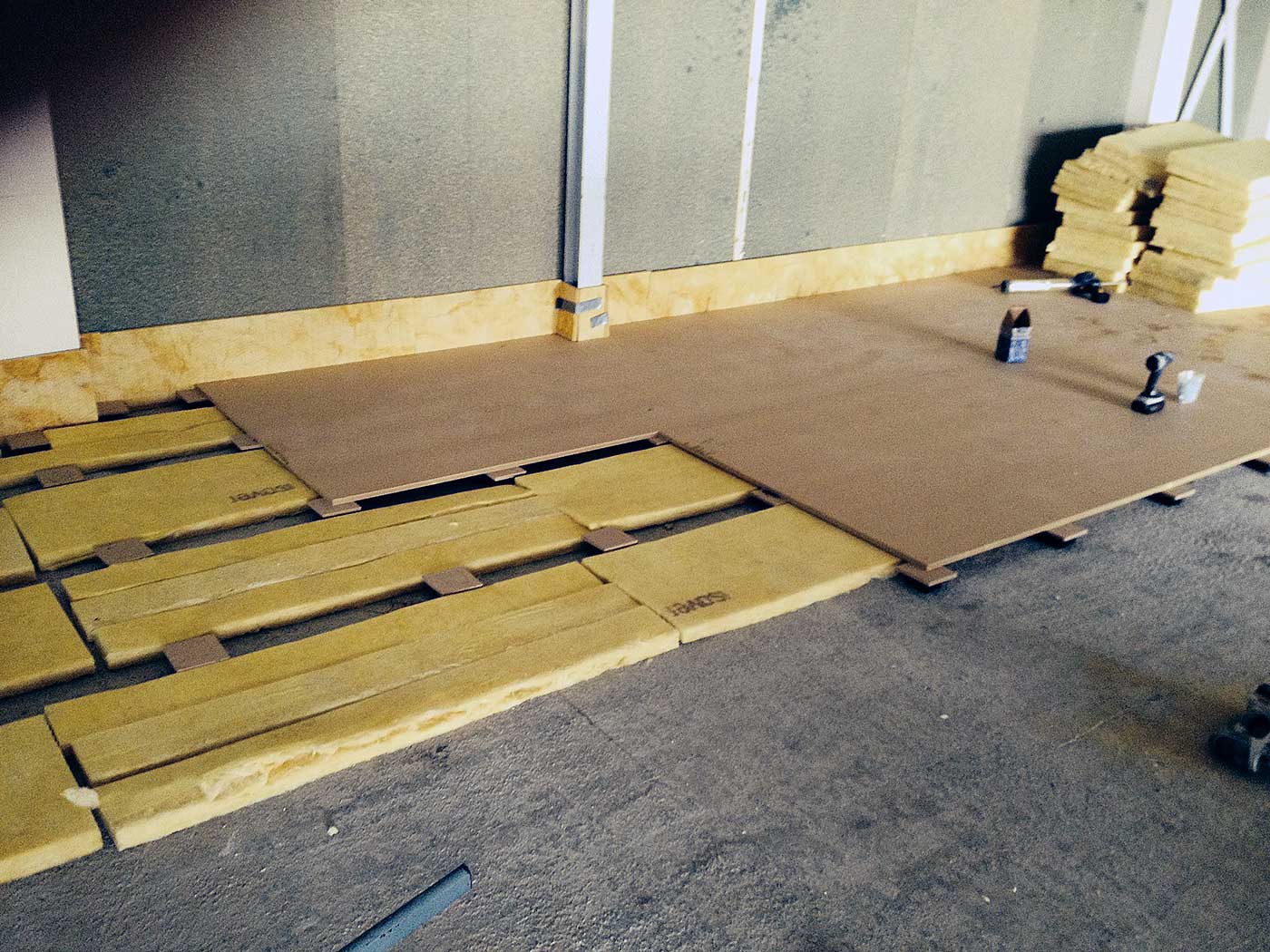

Voorgesteld is om de zwevende vloer te realiseren door toepassing van het Mavo-dBreak Isofloat systeem. Door middel van rekensoftware is aangetoond dat dit systeem een betere prestatie biedt dan het in het bestek voorgestelde systeem. De meer efficiënte montage, wat resulteert in lagere kosten, gaven de doorslag om voor dit systeem te kiezen. In deze situatie wordt een zeer lage afveerfrequentie van 7,8 Hz bereikt. Met het Mavo-dBreak Isofloat systeem zijn zelfs afveerfrequenties mogelijk van minder dan 6 HZ. Door de volledige akoestische ontkoppeling van de vloer met alle aansluitingen van de bouwconstructie worden de contactgeluiden niet overgebracht. Het systeem voldoet volledig aan de gestelde prestatie-eisen en resulteert in een verhoogd akoestische comfort van het gebouw.
Feiten en cijfers
- Zwevende vloer gymzaal 390 m²

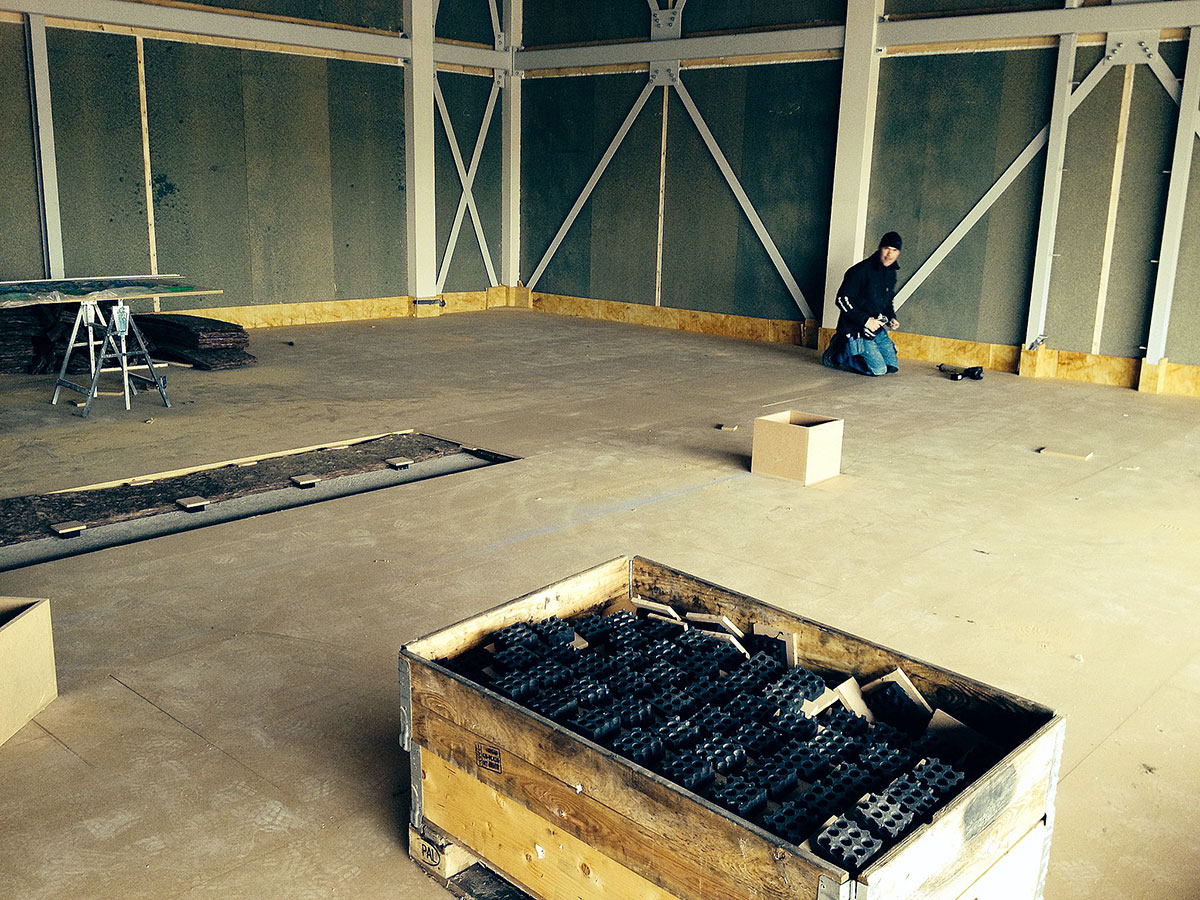

- 1.150 elastomeer blokken verwerkt
- Montage is eenvoudig en daardoor kostenverlagend
- Bereikte afveerfrequentie 7,8 Hz
