bestelnummer	tbv constructiedikte mm	Øk mm	e mm	b mm	h mm	lü mm	B mm	L mm	1 staaf in trekzone mm2/m*	2 staven in trekzone mm2/m*
114102	≥ 150	10	200	80	150	390	110	1,25	314	628
114101	≥ 150	10	150	80	150	390	110	1,25	419	838
114103	≥ 180	10	150	110	150	390	140	1,25	419	838
114104	≥ 180	10	200	110	150	390	140	1,25	314	628
114201	≥ 180	12	150	110	150	460	140	1,25	603	1.206
114202	≥ 180	12	200	110	150	460	140	1,25	452	905
114105	≥ 200	10	150	130	150	390	160	1,25	419	838
114106	≥ 200	10	200	130	150	390	160	1,25	314	628
114203	≥ 200	12	150	130	150	460	160	1,25	603	1.206
114204	≥ 200	12	200	130	150	460	160	1,25	452	905
114080	≥ 230	8	150	160	150	320	190	1,25	268	536
114107	≥ 230	10	150	160	150	390	190	1,25	419	838
114108	≥ 230	10	200	160	150	390	190	1,25	314	628
114205	≥ 230	12	150	160	150	460	190	1,25	603	1.206
114206	≥ 230	12	200	160	150	460	190	1,25	452	905
114081	≥ 280	8	150	210	150	320	240	1,25	268	536
114109	≥ 280	10	150	210	150	390	240	1,25	419	838
114207	≥ 280	12	150	210	150	460	240	1,25	603	1.206

* incl. reductiefactor 0,8

Toebehoren

Uitbuigijzers

Mavobox TW-S

Mavobox stekkenbakken worden toegepast daar waar doorgaande wapening in de betonconstructie vereist is, maar waar dit om uitvoeringstechnische redenen niet in één keer kan worden gerealiseerd.

Voldoet aan BRL 0506
Voldoet aan NEN 6008/NEN-EN 10080
Staalkwaliteit B500B en voldoet aan de eisen van de BRL 0501 en daarmee aan de NEN 6008
De sterkte van het wapeningsstaal mag voor 80% van de oorspronkelijke sterkte in rekening worden gebracht. Dit in verband met het buigen en terugbuigen van de staven.
Stekdiameter Ø8, Ø10, Ø12
Geschikt voor enkel- en dubbelzijdige aansluitingen

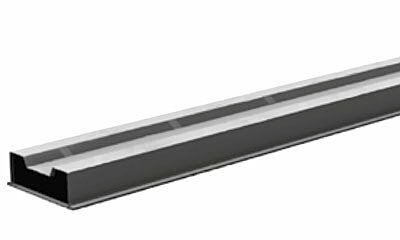

Ruwheidsfactoren bij Baktype TW :
- langs c = 0,025-0,10 en μ = 0,6
- dwars c = 0,5 en μ = 0,9
De minimale aan te sluiten constructiedikte is de beugelmaat met aan beide zijden een wapeningsnet van Ø 8 en een dekking van 25 mm.
Voorbeeld: bakbreedte 190 mm, beugelbreedte 160 mm. De aan te sluiten constructiedikte ≥ 160+8+25+8+25 ≈ 230 mm

Voor toepassing van de stekkenbakken dient altijd goedkeuring te worden verkregen van de verantwoordelijke constructeur

Uitgangspunten

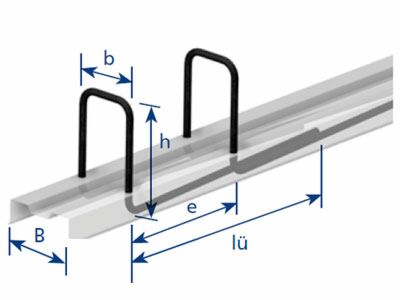

Øk	= kenmiddellijn betonstaal (mm)
e	= h.o.h maat beugels aantal stekken per bak (baklengte 1,25 m)
	= 100 mm met 12 stekken
	= 150 mm met 8 stekken
	= 200 mm met 6 stekken
	= 250 mm met 5 stekken

B	= bakbreedte (mm)
h	= hoogte (mm)
b	= beugelbreedte (mm)
lü	= steklengte (mm)

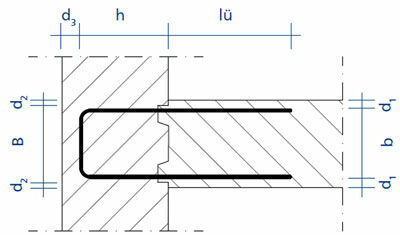

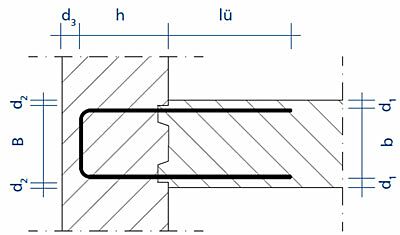

d₁	= dekking op uitgebogen staaf
d₂	= dekking op bak
d₃	= dekking

BIM-modellen van de stekkenbakken zijn beschikbaar. Ontdek ze hier.

Productvoordelen van de Mavobox stekkenbakken

Met KOMO-productcertificaat
De kunststof deksel met geperforeerde naden zorgt voor een eenvoudige, snelle en veilige demontage van de deksel. De kunststof deksel laat geen roestplekken achter op het beton
De kunststof deksel is recyclebaar
De profilering van de bak zorgt voor een goede aanhechting van beton; de achtergebleven bak zit vast en stabiel in het beton
De geprofileerde zijkant zorgt dat er geen betonmortel binnendringt

Verwerkingsrichtlijnen Mavobox stekkenbakken

De stekkenbak op de juiste positie plaatsen en op de bekisting vastnagelen. Nagels in het midden tussen de beugels plaatsen.

Beton storten.

Verwijder na het ontkisten de kunststof deksel langs de daarvoor bestemde perforatie. Deksel recyclen.

Buig de stekkenbakstaven terug met behulp van het uitbuigijzer. Voorkom een zwanenhals. Staven nooit volledig terugbuigen, maar tot een hoek van 5 tot 15 graden.

Het eindresultaat. De twee betonconstructies zijn met elkaar verbonden d.m.v. de Mavobox stekkenbakken.

verdiepingshoogte (vloerhoogte)	standaard lengte 1,25 m*(stuks)	passtuk 800 mm (stuks)
2,40 m	-	3
2,50 m	2	-
2,85 m	1	2
3,30 m	2	1
3,75 m	3	-

* sommige TP-bakken zijn alleen in 1 m lengte

Voor alle stekkenbakken zijn ook passtukken van 800 mm lang leverbaar. Hierdoor wordt zaagwerk op de bouwplaats voorkomen.

Stekkenbakken nooit optillen aan de kunstof deksel
Bij de verwerking van de stekkenbakken adviseren wij handschoenen te dragen

Mavobox TW‑S
