bestelnummer	tbv constructiedikte mm	Øk mm	e mm	b mm	h mm	lü mm	B mm	1 staaf in trekzone mm2/m*	pallet m
110040	variabel	8	200	80	150	320	60	402	250
110045	variabel	8	250	80	150	320	60	161	250
110130	variabel	10	100	100	170	390	60	628	250
110135	variabel	10	150	100	170	390	60	419	250
110140	variabel	10	200	100	170	390	60	314	250
110231	variabel	12	100	120	170	460	110	905	125
110235	variabel	12	150	120	170	460	80	603	125
112040	variabel	12	200	120	170	460	80	452	125
110035	variabel	8	150	80	150	320	60	268	250

* incl. reductiefactor 0,8 ; **Verankeringslengte afwijkend van de Eurocode 2

Toebehoren

Uitbuigijzers

Mavobox N-WS

Mavobox stekkenbakken worden toegepast daar waar doorgaande wapening in de betonconstructie vereist is, maar waar dit om uitvoeringstechnische redenen niet in één keer kan worden gerealiseerd.

Voldoet aan BRL 0506
Voldoet aan NEN 6008/NEN-EN 10080
Staalkwaliteit B500B en voldoet aan de eisen van de BRL 0501 en daarmee aan de NEN 6008
De sterkte van het wapeningsstaal mag voor 80% van de oorspronkelijke sterkte in rekening worden gebracht. Dit in verband met het buigen en terugbuigen van de staven.
Stekdiameter Ø8, Ø10, Ø12
Geschikt voor enkel- en dubbelzijdige aansluitingen
Ruwheidsfactoren voor baktype N:
– Baktype N c = 0,2 en μ = 0,6
De minimale aan te sluiten constructiedikte is de beugelmaat met aan beide zijden een wapeningsnet van Ø 8 en een dekking van 25 mm. Voorbeeld: bakbreedte 190 mm, beugelbreedte 160 mm. De aan te sluiten constructiedikte ≥ 160+8+25+8+25 ≈ 230 mm

Voor toepassing van de stekkenbakken dient altijd goedkeuring te worden verkregen van de verantwoordelijke constructeur

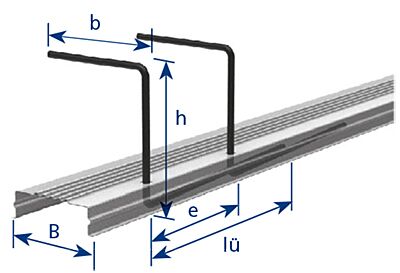

Uitgangspunten

Øk	= kenmiddellijn betonstaal (mm)
e	= h.o.h maat beugels aantal stekken per bak (baklengte 1,25 m)
	= 100 mm met 12 stekken
	= 150 mm met 8 stekken
	= 200 mm met 6 stekken
	= 250 mm met 5 stekken

B	= bakbreedte (mm)
h	= hoogte (mm)
b	= beugelbreedte (mm)
lü	= steklengte (mm)
d₁	= dekking op uitgebogen staaf
d₂	= dekking op bak
d₃	= dekking

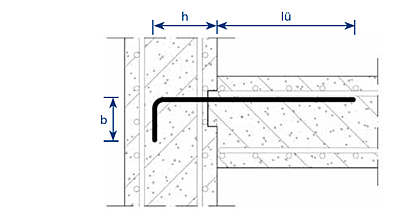

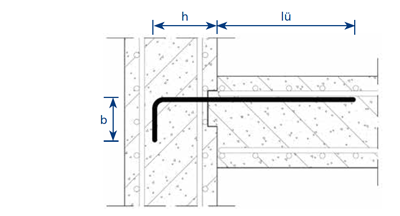

Mavobox N-WS productafbeelding-content Mavobox-N-WS doorsnede detail

BIM-modellen van de stekkenbakken zijn beschikbaar. Ontdek ze hier.

Productvoordelen van de Mavobox stekkenbakken

Met KOMO-productcertificaat
De kunststof deksel met geperforeerde naden zorgt voor een eenvoudige, snelle en veilige demontage van de deksel. De kunststof deksel laat geen roestplekken achter op het beton
De kunststof deksel is recyclebaar
De profilering van de bak zorgt voor een goede aanhechting van beton; de achtergebleven bak zit vast en stabiel in het beton
De geprofileerde zijkant zorgt dat er geen betonmortel binnendringt

Verwerkingsrichtlijnen Mavobox stekkenbakken

De stekkenbak op de juiste positie plaatsen en op de bekisting vastnagelen. Nagels in het midden tussen de beugels plaatsen.

Beton storten.

Verwijder na het ontkisten de kunststof deksel langs de daarvoor bestemde perforatie. Deksel recyclen.

Buig de stekkenbakstaven terug met behulp van het uitbuigijzer. Voorkom een zwanenhals. Staven nooit volledig terugbuigen, maar tot een hoek van 5 tot 15 graden.

Het eindresultaat. De twee betonconstructies zijn met elkaar verbonden d.m.v. de Mavobox stekkenbakken.

verdiepingshoogte (vloerhoogte)	standaard lengte 1,25 m*(stuks)	passtuk 800 mm (stuks)
2,40 m	-	3
2,50 m	2	-
2,85 m	1	2
3,30 m	2	1
3,75 m	3	-

* sommige TP-bakken zijn alleen in 1 m lengte

Voor alle stekkenbakken zijn ook passtukken van 800 mm lang leverbaar. Hierdoor wordt zaagwerk op de bouwplaats voorkomen.

Stekkenbakken nooit optillen aan de kunstof deksel
Bij de verwerking van de stekkenbakken adviseren wij handschoenen te dragen

Mavobox N‑WS
