Mavobox N‑S

Met KOMO-productcertificaat
De kunststof deksel met geperforeerde naden
Voldoet aan BRL 0506
Voldoet aan NEN 6008/NEN-EN 10080
Staalkwaliteit B500B en voldoet aan de eisen van de BRL 0501 en daarmee aan de NEN 6008
Baklengte: 1,25 m
Bakdiepte: 30 mm

Van dit product is een BIM familie beschikbaar in RFA en IFC

Indien onverhoopt een stekkenbak niet op voorraad is, kan worden gekozen voor dezelfde bak met grotere staafdiameter of kleinere hoh maat.
Ook kunnen onderstaande alternatieven, want onderstaand alternatief heeft altijd meer wapeningsoppervlak:

8-150 kan worden vervangen door Ø10-200
Ø8-100 kan worden vervangen door Ø10-150
Ø10-150 kan worden vervangen door Ø12-200
Ø12-150 kan worden vervangen door Ø10-100

Meer informatie

DownloadsBrochure Bestelstaat KOMO 102859 BIM familie Bestektekst

bestelnummer	tbv constructiedikte mm	Øk mm	e mm	b mm	B mm	h mm	lü mm	1 staaf in trekzone mm2/m*	2 staven in trekzone mm2/m*	pallet m
111022	≥ 150	8	150	80	110	150	320	268	536	100
111075	≥ 150	8	200	80	110	150	320	268	536	100
111138	≥ 150	10	150	80	110	170	390	419	838	90
111151	≥ 150	10	200	80	110	170	390	314	402	90
111233	≥ 150	12	150	80	110	170	330**	603	1.206	90
111250	≥ 150	12	200	80	110	170	460	452	905	90
111033	≥ 180	8	150	110	140	150	320	268	536	150
111076	≥ 180	8	200	110	140	150	320	201	402	150
111139	≥ 180	10	150	110	140	170	390	419	838	125
111153	≥ 180	10	200	110	140	170	390	314	628	125
111246	≥ 180	12	150	110	140	170	460	603	1.206	125
111251	≥ 180	12	200	110	140	170	460	452	905	125
111024	≥ 200	8	150	130	160	150	320	268	536	105
111077	≥ 200	8	200	130	160	150	320	201	402	105
111140	≥ 200	10	150	130	160	170	390	419	838	90
111155	≥ 200	10	200	130	160	170	390	314	628	90
111244	≥ 200	12	150	130	160	170	460	603	1.206	90
111253	≥ 200	12	200	130	160	170	460	452	905	90
111035	≥ 230	8	150	160	190	150	320	268	536	90
111078	≥ 230	8	200	160	190	150	320	201	402	90
111157	≥ 230	10	200	160	190	170	390	314	628	75
111141	≥ 230	10	150	160	190	170	390	419	838	75
111248	≥ 230	12	100	160	190	170	460	905	1.810	75
111247	≥ 230	12	150	160	190	170	460	603	1.206	75
111254	≥ 230	12	200	160	190	170	460	452	905	75
111037	≥ 280	8	150	210	240	170	320	268	536	60
111080	≥ 280	8	200	210	240	170	320	201	402	60
111143	≥ 280	10	150	210	240	170	390	419	838	60
111159	≥ 280	10	200	210	240	170	390	314	628	60
111260	≥ 280	12	150	210	240	170	460	603	1.206	60
111262	≥ 280	12	200	210	240	170	460	452	905	60

* incl. reductiefactor 0,8 ; ** verankeringslengte afwijkend van de Eurocode 2

Toebehoren

Uitbuigijzers

Mavobox N-S

Mavobox stekkenbakken worden toegepast daar waar doorgaande wapening in de betonconstructie vereist is, maar waar dit om uitvoeringstechnische redenen niet in één keer kan worden gerealiseerd.

Voldoet aan BRL 0506
Voldoet aan NEN 6008/NEN-EN 10080
Staalkwaliteit B500B en voldoet aan de eisen van de BRL 0501 en daarmee aan de NEN 6008
De sterkte van het wapeningsstaal mag voor 80% van de oorspronkelijke sterkte in rekening worden gebracht. Dit in verband met het buigen en terugbuigen van de staven.
Stekdiameter Ø8, Ø10, Ø12,
Geschikt voor enkel- en dubbelzijdige aansluitingen
Ruwheidsfactoren voor baktype N :
– Baktype N c = 0,2 en μ = 0,6
De minimale aan te sluiten constructiedikte is de beugelmaat met aan beide zijden een wapeningsnet van Ø 8 en een dekking van 25 mm. Voorbeeld: bakbreedte 190 mm, beugelbreedte 160 mm. De aan te sluiten constructiedikte ≥ 160+8+25+8+25 ≈ 230 mm

Voor toepassing van de stekkenbakken dient altijd goedkeuring te worden verkregen van de verantwoordelijke constructeur

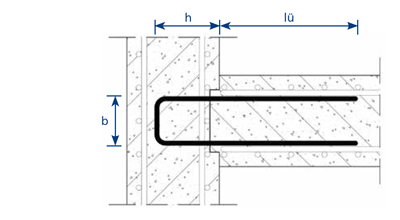

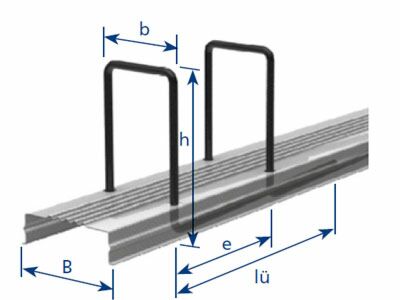

Uitgangspunten

Øk	= kenmiddellijn betonstaal (mm)
e	= h.o.h maat beugels aantal stekken per bak (baklengte 1,25 m)
	= 100 mm met 12 stekken
	= 150 mm met 8 stekken
	= 200 mm met 6 stekken
	= 250 mm met 5 stekken

B	= bakbreedte (mm)
h	= hoogte (mm)
b	= beugelbreedte (mm)
lü	= steklengte (mm)
d₁	= dekking op uitgebogen staaf
d₂	= dekking op bak
d₃	= dekking

BIM-modellen van de stekkenbakken zijn beschikbaar. Ontdek ze hier.

Productvoordelen van de Mavobox stekkenbakken

Met KOMO-productcertificaat
De kunststof deksel met geperforeerde naden zorgt voor een eenvoudige, snelle en veilige demontage van de deksel. De kunststof deksel laat geen roestplekken achter op het beton
De kunststof deksel is recyclebaar
De profilering van de bak zorgt voor een goede aanhechting van beton; de achtergebleven bak zit vast en stabiel in het beton
De geprofileerde zijkant zorgt dat er geen betonmortel binnendringt

Verwerkingsrichtlijnen Mavobox stekkenbakken

mavobox verwerking 1

De stekkenbak op de juiste positie plaatsen en op de bekisting vastnagelen. Nagels in het midden tussen de beugels plaatsen.

mavobox verwerking 2

Beton storten.

mavobox verwerking 3

Verwijder na het ontkisten de kunststof deksel langs de daarvoor bestemde perforatie. Deksel recyclen.

mavobox verwerking 4

Buig de stekkenbakstaven terug met behulp van het uitbuigijzer. Voorkom een zwanenhals. Staven nooit volledig terugbuigen, maar tot een hoek van 5 tot 15 graden.

mavobox verwerking 5

Het eindresultaat. De twee betonconstructies zijn met elkaar verbonden d.m.v. de Mavobox stekkenbakken.

verdiepingshoogte (vloerhoogte)	standaard lengte 1,25 m*(stuks)	passtuk 800 mm (stuks)
2,40 m	-	3
2,50 m	2	-
2,85 m	1	2
3,30 m	2	1
3,75 m	3	-

* sommige TP-bakken zijn alleen in 1 m lengte

Voor alle stekkenbakken zijn ook passtukken van 800 mm lang leverbaar. Hierdoor wordt zaagwerk op de bouwplaats voorkomen.

mavotrans icoon waarschuwing

Stekkenbakken nooit optillen aan de kunstof deksel
Bij de verwerking van de stekkenbakken adviseren wij handschoenen te dragen
