Jabafix compleet

Schoren zonder boren

Voor toepassing in stortvloeren
Verschillende uitvoeringen:

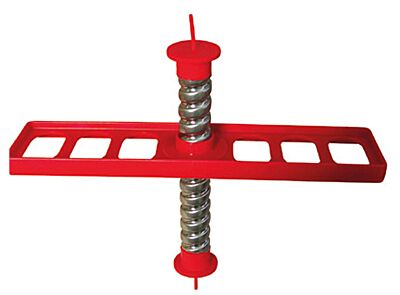

- voor CP 15 (rood), lengtes: 100, 120, 150, 170, 220 en 500 mm

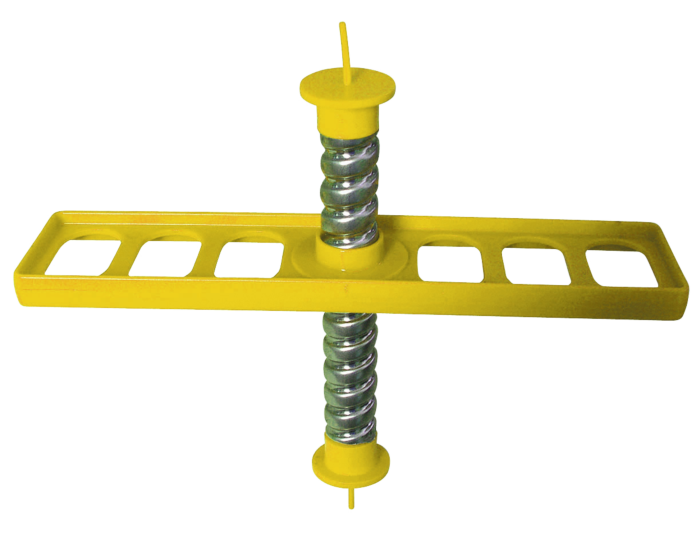

- voor CP 20 (geel), lengtes: 100, 120, 150, 170, 220 en 500 mm
- Tevens verkrijgbaar voor CP 26,5, lengtes: op aanvraag
Voorzien van markeringsstoppen dus ook na de stort altijd zichtbaar
Max. toelaatbare trekkracht (axiaal/rekenwaarde) - zie belastingstabellen
Alle uitvoeringen en lengtes zijn op aanvraag.
Alleen de rode CP 15 met lengte 170 is hier bestelbaar vanuit ons magazijn.

Meer informatie

DownloadsJabafix Compleet CP15 Jabafix Compleet CP20

Vraag het één van onze adviseurs

bestelnummer	omschrijving	type	l mm
303315	Jabafix 170 Compleet	voor CP 15	170

Let op! Alleen de CP 15 versie met lengte 170 mm is bestelbaar vanuit ons magazijn. Overige varianten en lengtes zijn op aanvraag leverbaar..

Jabafix - Schoren zonder boren

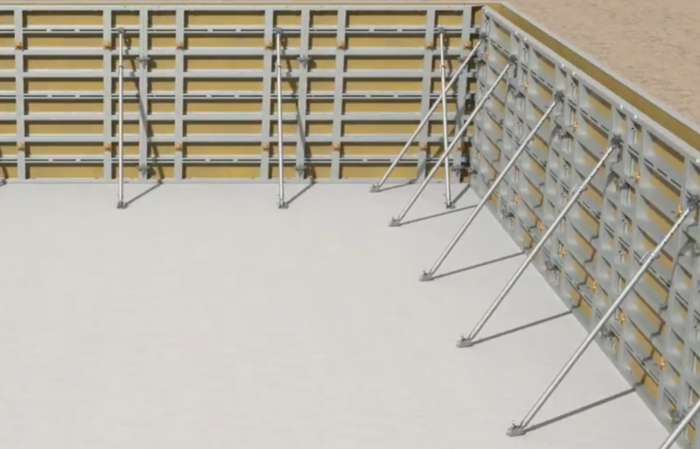

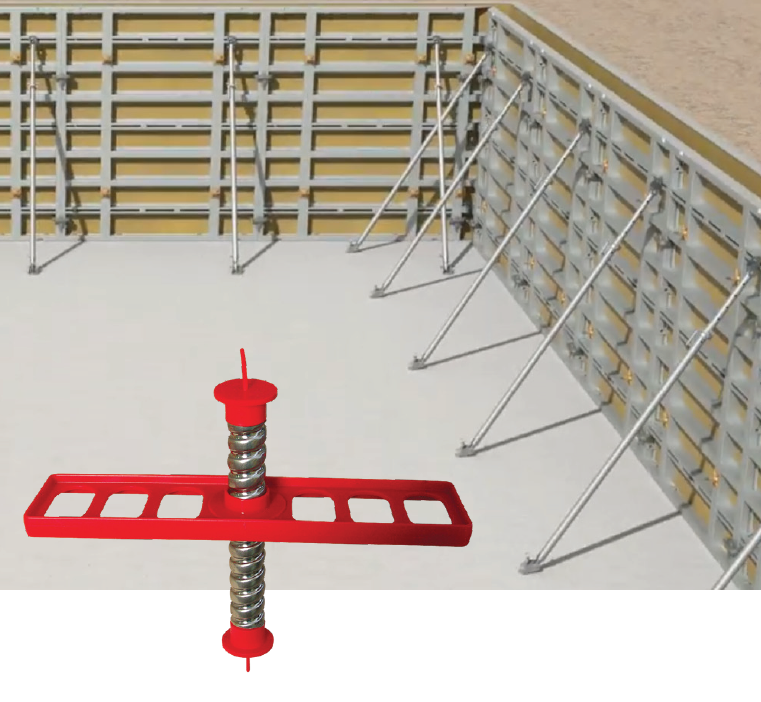

De Jabafix is een handig oplossing voor het veilig verankeren van schoren zonder boren op ingestorte vloeren met centerpen CP15, CP 20 of CP 26,5. De Jabafix rust direct op de wapening.De rode markeringstop zorgt ervoor dat de Jabafix na het betonstorten goed zichtbaar blijft. Zo werk je snel en efficiënt. De Jabafix laat geen oneffenheden achter in de vloer en de montage is zeer eenvoudig. Met slechts enkele handelingen creëer je een stabiele verankering voor iedere schoorsituatie.

Toepassing

Voor toepassing in stortvloeren
Voor centerpen CP 15 (rode), CP 20 (gele) of CP 26,5 (Op aanvraag)

Belastbaarheid axiaal

De Jabafix wordt standaard geleverd voor CP 15 (rode kleur)of voor CP20 (gele kleur). Ook leverbaar voor CP26,5 (op aanvraag).
De maximaal toelaatbare axiale kracht is afhankelijk van de lengte en de betonkwaliteit, zie tabel voor CP15 en CP 20 hieronder.

Maximale axiale belasting

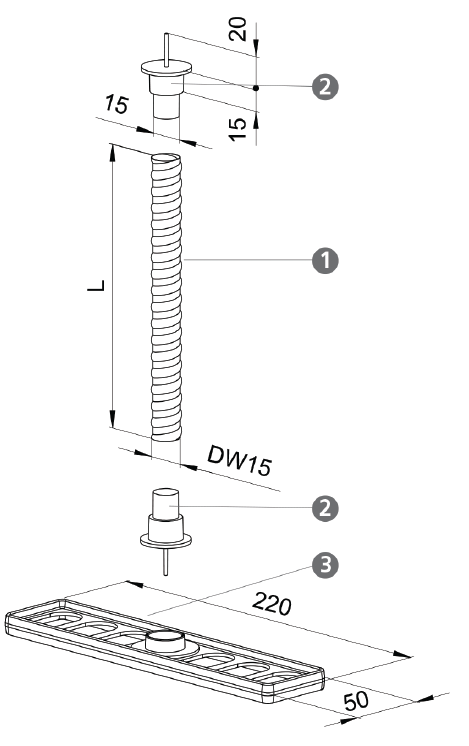

voor CP 15
Lengte draadhuls in mm	Max. toelaatbare trekkracht (kN) (axiaal/rekenwaarde) bij C12/15	Max. toelaatbare trekkracht (kN) (axiaal/rekenwaarde) bij C20/25
100	5	8
120	7	10
150	9	14
170	11	16
220	15	21
500	37	52

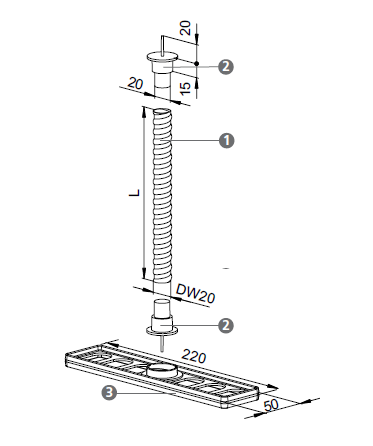

voor CP 20
Lengte draadhuls in mm	Max. toelaatbare trekkracht (kN) (axiaal/rekenwaarde) bij C12/15	Max. toelaatbare trekkracht (kN) (axiaal/rekenwaarde) bij C20/25
120	8	10
170	12	16
220	17	22
500	42	56

Voor CP 26,5 zijn de belastingwaarden op aanvraag

Voordelen

Geen boringen nodig
Wapening wordt niet geraakt, omdat er niet geboord wordt
Laat geen oneffenheden achter in de vloer
Snel en eenvoudig gemonteerd
Voorzien van markeringstoppen dus ook na de stort altijd zichtbaar

Technische gegevens

Materiaal : kunststof met metalen draadhuls
