bestelnummer	omschrijving	lengte mm	verpakking stuks
415830	HSB 10-260/300 schroefdeuvel	300	25
415800	Mof 16mm HSB buis	-	50
415810	HSB buis Ø16	100	500
415820	HSB Buis Ø16	200	250

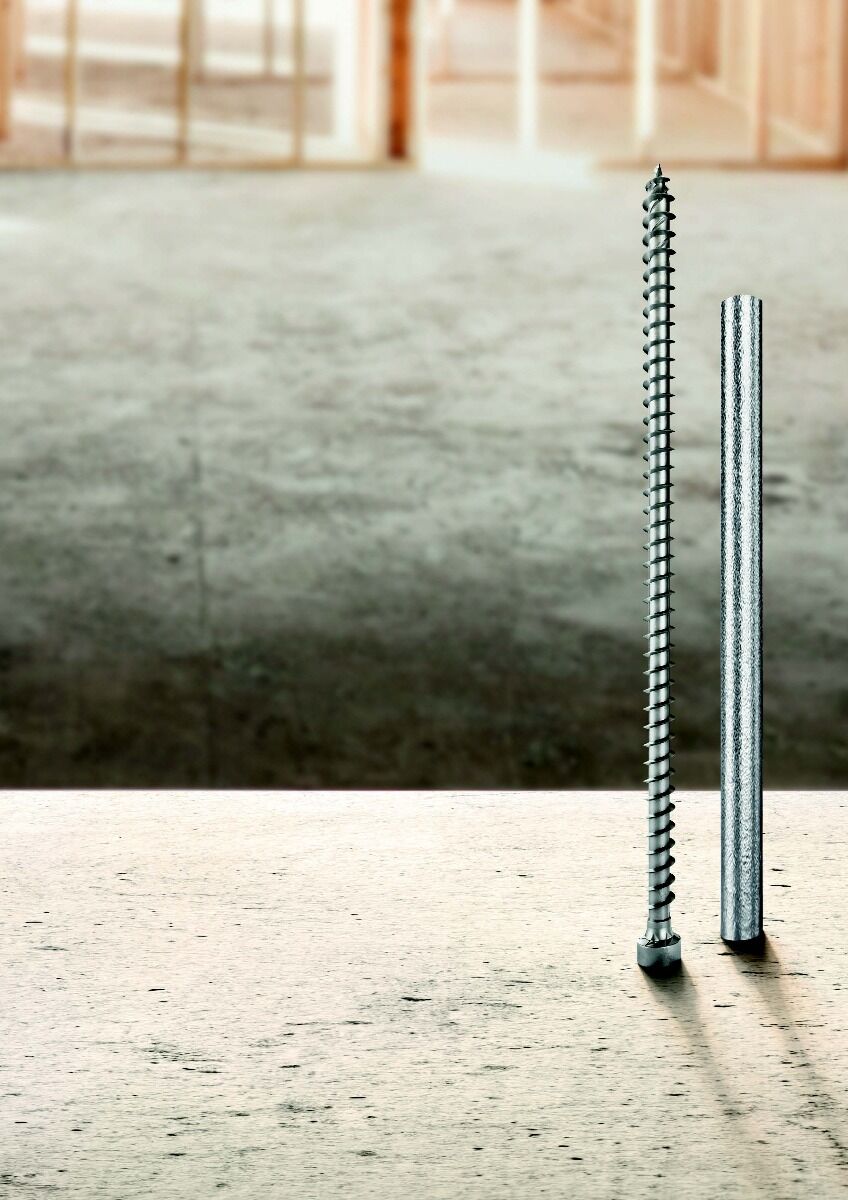

De schroefbare dook voor HSB elementen

Traditioneel is het monteren van HSB elementen een arbeidsintensieve activiteit, waarbij vele componenten zeer nauwkeurig op elkaar aan moeten sluiten om tot een constructief en luchtdicht geheel te komen.

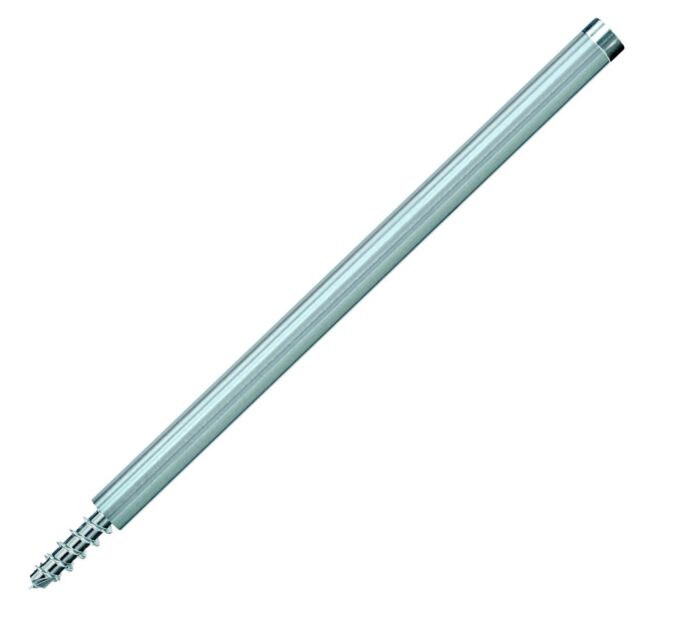

De HSB schroefdeuvel maakt de montage van de elementen eenvoudiger, sneller en veiliger.

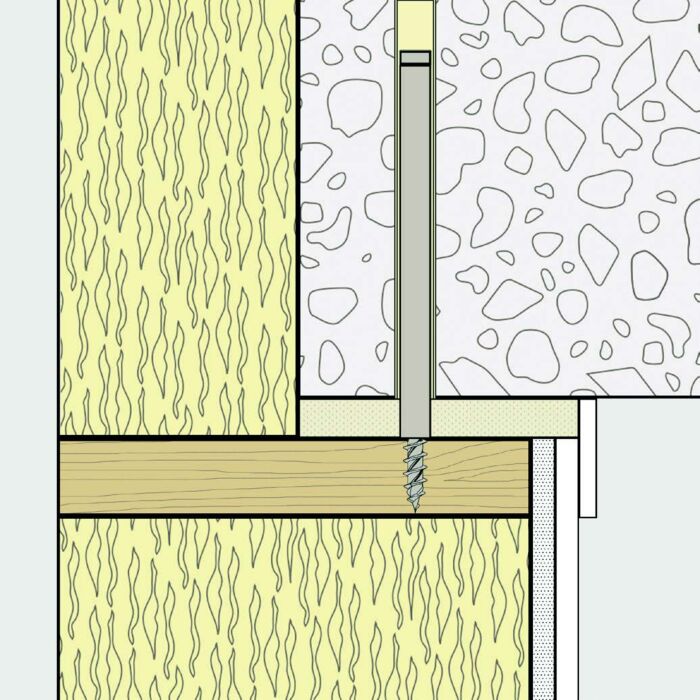

Door tijdens het storten een HSB buis Ø16 mee te nemen in de bekisting, ontstaat een vrije doorvoer door het beton. Na het plaatsen van het HSB element kan de HSB schroefdeuvel vanaf boven worden geplaatst en eenvoudig worden vastgeschroefd. De spelingsbus garandeert niet alleen dat de horizontale beweging onmogelijk is, maar ook dat de schroef te diep wordt geplaatst en een eventuele ventilatiebox raakt.

Krachtige eenvoud

Doordat de diameters van de hoogwaardige PowerFull II schroef, de spelingsbus en de gestorte HSB buis Ø16 exact op elkaar zijn afgestemd, wordt zijwaarte speling voorkomen. Zo kan De HSB schroefdeuvel zeer hoge zijwaartse krachten opnemen.
Er ontstaat een constructieve verbinding in horizontale richting en blijft een vrije verticale beweging van de vloer ten opzichte van het HSB element wel mogelijk.

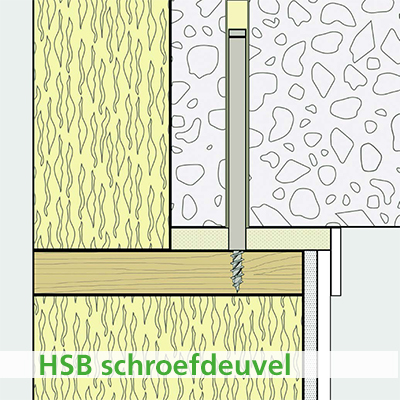

Eenvoudiger en strakker detail

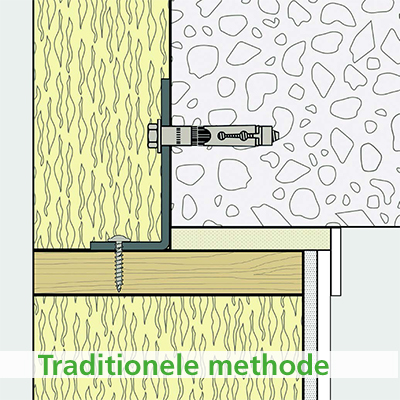

De stalen hoeken, schroeven en ankers welke gebruikt worden in de traditionele montagemethode komen volledig te vervallen, wat de verwerkingssnelheid ten goede komt. Tevens blijft de kopse kant van de betonvloer hierdoor volledig vlak en geeft een strakke aansluiting van het isolatiemateriaal.

Voordelen

Verticale bewegingsvrijheid en horizontale fixatie van de vloer t.o.v. het HSB element
Zeer snelle montage van de HSB elementen middels doorsteekmontage, dit scheelt veel verwerkingstijd
Het gebruik van ankers en hoeken komt volledig te vervallen.
De aansluitingen tussen HSB element en de vloer kunnen sneller luchtdicht worden afgewerkt door de vlakke
ondergrond.
De kopse kant van de betonvloer blijft volledig vlak en geeft een strakke aansluiting van het isolatiemateriaal.
Meer vrije ruimte aan de onder- en bovenzijde van de geveldrager.
De boorpunt van de PowerFull II schroef voorkomt splijtvorming in het HSB element
ETA-21/0751 gecertificeerd

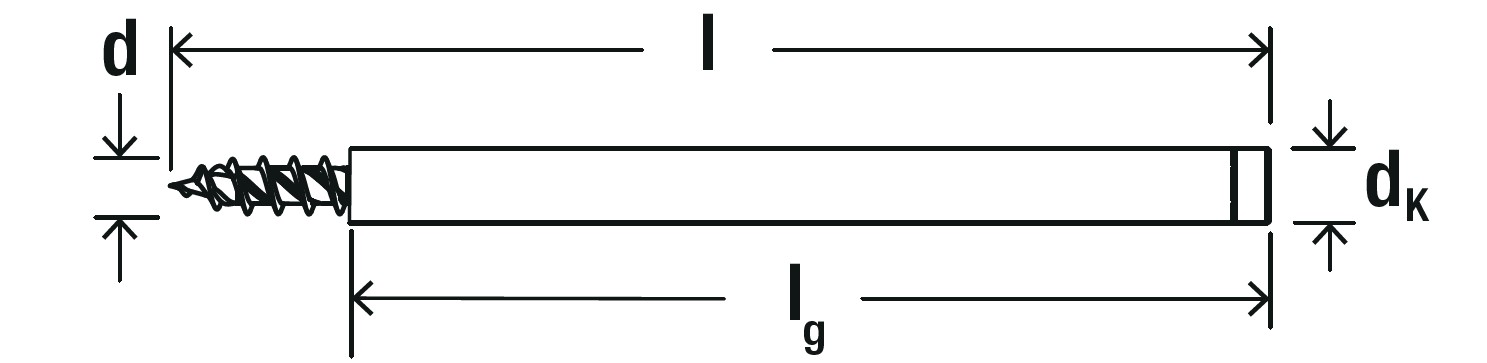

Technische gegevens

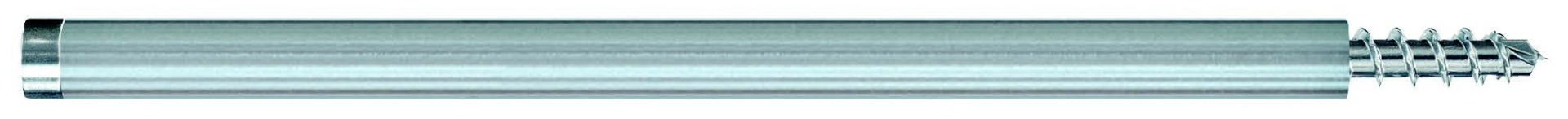

HSB Schroefdeuvel

	Vloerdikte in mm	Schroef Ø d in mm	Buiten Ø dk in mm	Lengte l in mm	deuvel + kop lg in mm	Inschroefdiepte in mm	Bitvorm
HSB 10 schroefdeuvel 300mm	300 – 340	10	13	340	300	34	TX50

H.o.h. en randafstand

Deze informatieve waardes zijn alleen ten behoeve van de calculatie!

Onderstaande tabel geeft een indicatie van de benodigde hoeveelheid HSB Schroefdeuvels in uw project en is berekend op basis van een Cpe van 1, waarin de hart-op-hart afstand rekening houdt met een gemiddelde situatie. Vanwege hogere windbelasting op hoekappartementen zullen hier marginaal kleinere hart-op-hart afstanden gelden, welke worden gecompenseerd met de grotere hart-op-hart afstanden welke gelden voor appartementen in het midden van het gebouw. Onderstaande tabel geeft daarmee een realistisch gemiddelde, welke geschikt is voor het bepalen van de aantallen in de calculatiefase.
Voor de randafstand van het beton geldt een vaste waarde van ≥ 45 mm onder voorwaarde dat de 5/8" buis aan de binnenzijde van de wapening wordt geplaatst. Plaatsing buiten de wapening is ook mogelijk, de randafstand is in dat geval afhankelijk van de milieu- en constructieklasse van het beton. Voor de bovenregel van het HSB element geldt een randafstand van ≥ 67 mm.

Het moment dat het werk ten uitvoering wordt gebracht, adviseren wij de exacte hart-op-hart afstanden te laten berekenen door een constructeur. Neem voor meer informatie contact op met onze adviseurs 079 - 344 63 63.

	H.o.h. in mm - windgebied 1			H.o.h. in mm - windgebied 2			H.o.h. in mm - windgebied 3
hoogte in m	kust	onbebouwd	bebouwd	kust	onbebouwd	bebouwd	kust	onbebouwd	bebouwd
1	435	570	587	519	675	698	n.v.t.	826	844
2	365	570	587	435	675	698	n.v.t.	826	844
3	332	570	587	397	675	698	n.v.t.	826	844
4	311	570	587	372	675	698	n.v.t.	826	844
5	296	519	587	355	614	698	n.v.t.	750	844
6	285	482	587	340	570	698	n.v.t.	698	844
7	275	455	587	329	540	698	n.v.t.	653	844
8	268	431	555	321	513	653	n.v.t.	623	794
9	261	413	526	314	494	623	n.v.t.	596	764
10	256	397	500	307	476	596	n.v.t.	578	723
15	237	349	422	283	413	506	n.v.t.	506	614
20	225	319	378	268	378	450	n.v.t.	460	547
25	215	298	349	258	355	417	n.v.t.	431	506
30	209	283	329	248	337	393	n.v.t.	409	476
35	202	270	311	242	324	372	n.v.t.	393	455
40	199	261	300	237	311	358	n.v.t.	378	435
45	194	253	289	231	302	346	n.v.t.	365	417
50	191	245	279	227	293	335	n.v.t.	355	405
55	187	240	272	224	285	324	n.v.t.	346	393
60	185	234	265	221	279	316	n.v.t.	340	386
65	182	230	258	218	274	309	n.v.t.	332	375
70	180	225	253	215	270	302	n.v.t.	327	368
75	178	221	248	213	265	296	n.v.t.	321	358
80	176	218	244	211	261	291	n.v.t.	316	352
85	175	215	240	209	256	285	n.v.t.	311	346
90	173	212	235	207	253	281	n.v.t.	307	343
95	172	210	233	205	250	277	n.v.t.	304	337
100	170	207	229	203	247	274	n.v.t.	300	332

Bovenstaande waardes zijn bedoeld ter indicatie en vervangen geen constructieve berekening, neem contact op met onze adviseurs voor meer informatie.

Verwerking

Montage van de HSB buis Ø16

HSB buis Ø16 in gestort in breedplaatvloer
Plaats de Mof Ø16 over de in breedplaatvloer gestorte HSB buis Ø16
Plaats de tweede HSB buis Ø16 met de juiste lengte (tot bovenkant van de ruwe betonvloer) in de mof Ø16

Montage vastzetten HSB element

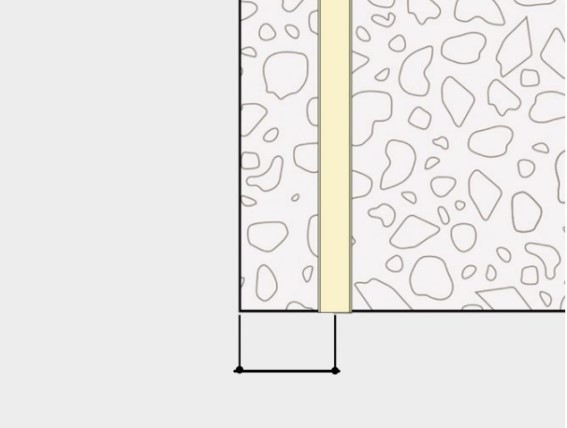

Stap 1: Zorg dat de HSB buis Ø16 op de juiste randafstand van de vloer is opgenomen.

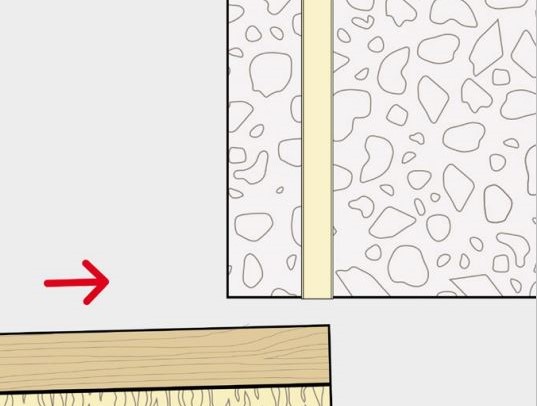

Stap 2: Plaats het element op de normale manier.

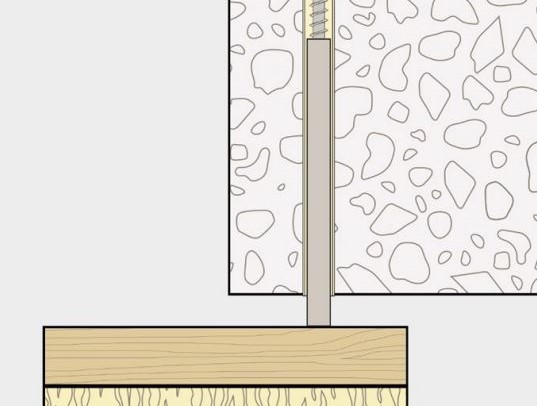

Stap 3: Pas als het element correct is afgesteld kan je de HSB schroefdeuvel met een Torx 50 bit aandraaien. De bus is tevens de diepte aanslag!

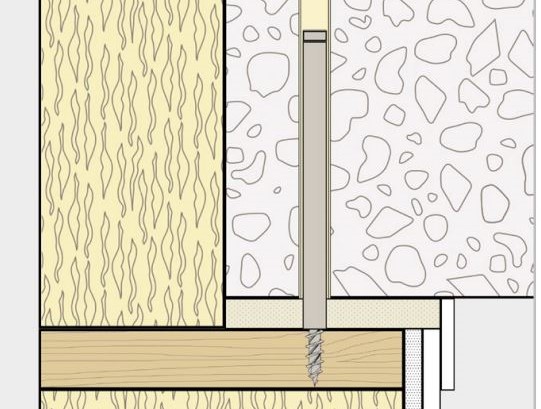

Stap 4: Na het aandraaien van alle HSB Schroefdeuvels van 1 element. Kan je de vloerrand afwerken (luchtdicht/isoleren)

Fischer HSB schroefdeuvel

Schroefbare dook voor HSB elementen
