Demu stekeind 2020

  • KOMO productcertificaat cat 1. K7044 voor overwegend statisch belaste betonconstructies
  • KOMO productcertificaat cat 2. K53316 toepasbaar in dynamisch belaste betonconstructies (geldt voor Ø20 en Ø25)
  • Voldoen aan Eurocode 2
  • Op basis van gecertificeerd betonstaal B500B volgens EN 10080 (NEN 6008)
  • De lengte tolerantie is +0/-20 mm
  • Vormt samen met het Demu stekanker een doorlopende wapening in aan te storten beton

Van dit product is een BIM familie beschikbaar in RFA en IFC

Meer informatie
DownloadsProductblad Verwerkingsrichtlijn KOMO cat 1 - K7044_14 KOMO cat 2 - K53316_05 BIM familie Bestektekst
bestelnummertypeØ mmMl mma mmontwerpbelasting* kN
12021020201216200min. 2549,2
12021120201216375min. 2549,2
12021220201216575min. 2549,2
12021320201216800min. 2549,2
120214202012161000min. 2549,2
120215202012161500min. 2549,2
120216202012162000min. 2549,2
12022020201620200min. 3387,4
12022120201620520min. 3387,4
12022220201620770min. 3387,4
120223202016201020min. 3387,4
120224202016201440min. 3387,4
120225202016202200min. 3387,4
12023020202024200min. 38136,6
12023120202024665min. 38136,6
12023220202024965min. 38136,6
120233202020241280min. 38136,6
120234202020241800min. 38136,6
120235202020242200min. 38136,6
12027520202530200min. 48213,4
120276202025301000min. 48213,4
120277202025301500min. 48213,4
120278202025302260min. 48213,4
120281202025303500min. 48213,4
120285202032421400min. 44**349,7
120286202032422300min. 44**349,7
120290202032423500min. 65349,7
120295202040481655min. 54546,4
120296202040482455min. 54546,4
* Nrd = As x fyd en fyd = fyk/1,15 volgens EN 1992-1-1

Toebehoren

Montage hulpstuk 2050

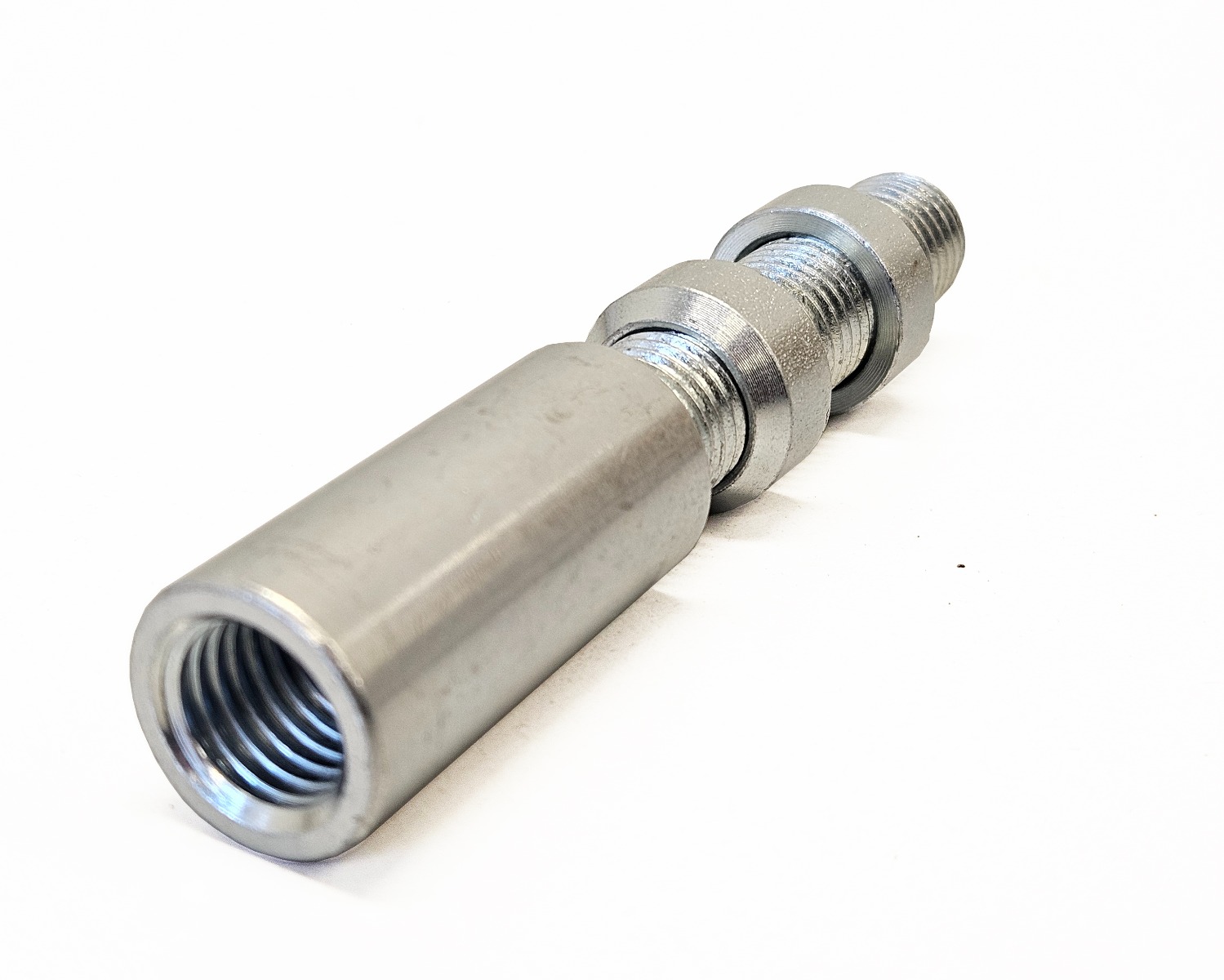

Stelkoppeling GV
Momentsleutel
Denso-band
Blue gel glijmiddel

Handig voor erbij

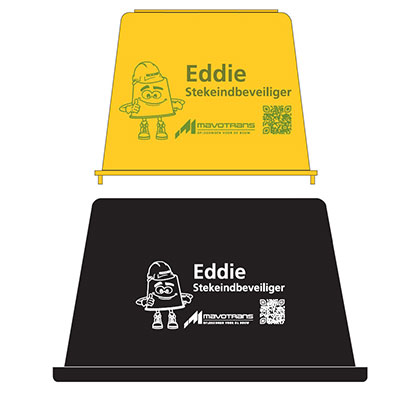

Eddie
Stekeind-valbeveiliger geel
Draadeindbeschermer
Mavosafe

Demu doorkoppelankers - Stekeind 2020

Demu doorkoppelankers - Stekeind 2020 - maattekening

  • Vormt samen met het Demu stekanker een doorlopende wapening in aan te storten beton

Van dit product is een BIM familie beschikbaar in RFA en IFC. Check onze BIM Bibliotheek.

Demu gebogen stekeind (op aanvraag)

  • De buigdoorn diameter is 5 x Ø van het betonstaal volgens BRL0503
  • Andere buigdoorn op aanvraag
  • Op aanvraag te buigen in een hoek van minimaal 45° tot maximaal 179°
  • De stelkoppeling vereenvoudigt het indraaien van stekeinden met kleinere h.o.h. maten, zie ook onze website

Demu doorkoppelankers - Stekeind 2020 gebogen - maattekening

type L1 × L2 mm min. L1 mm min. L2 mm
Demu Ø12/M16 ... x ... 130 125
Demu Ø16/M20 ... x ... 165 160
Demu Ø20/M24 ... x ... 195 185
Demu Ø25/M30 ... x ... 255 235
Demu Ø32/M40 ... x ... 300 330
Demu Ø40/M48 ... x ... 400 400

Buigen is op aanvraag, L1 en L2 moeten bij bestelling worden opgegeven. Neem contact op met één van onze medewerkers van de binnendienst.



Technische gegevens

  • KOMO productcertificaat cat 1. K7044 voor overwegend statisch belaste betonconstructies
  • KOMO productcertificaat cat 2. K53316 toepasbaar in dynamisch belaste betonconstructies (geldt voor Ø 20 en Ø 25)
  • Voldoen aan Eurocode 2
  • Op basis van gecertificeerd betonstaal B500B volgens EN 10080 (NEN 6008)
  • Lengte tolerantie op stekankers en stekeinden: +0/-20 mm
  • De slip in de mechanische verbinding is minimaal door op het moment draaien met een momentsleutel (zie blz. 21). Hierdoor voldoet deze aan de BRL 0504 (zie KOMO certificaten K7044 enK53316)
  • Knippen en buigen volgens BRL0503

Van dit product is een BIM familie beschikbaar in RFA en IFC. Check onze BIM Bibliotheek.
