bestelnummer	lengte mm	lasbaar	breukbelasting kN	gebruiksbelasting kN	kg/zak
302007	70	ja	170	90	0,11
302008	80	ja	170	90	0,12
302010	100	ja	170	90	0,15
302015	150	ja	170	90	0,22
302020	200	ja	170	90	0,3
302025	250	ja	170	90	0,38
302050	500	ja	170	90	0,75
302060	750	ja	170	90	1,13
302065	1000	ja	170	90	1,5
302070	1250	ja	170	90	1,88
302075	1500	ja	170	90	2,25
302080	2000	ja	170	90	3

Toebehoren

Centerpen met gebruiksbelasting 90 kN met een kendiameter van 15 mm

De centerpen is een koudgerolde staaf met doorlopend draad die ervoor zorgt dat twee bekistingsdelen tijdens de stort niet uit elkaar kunnen gaan.

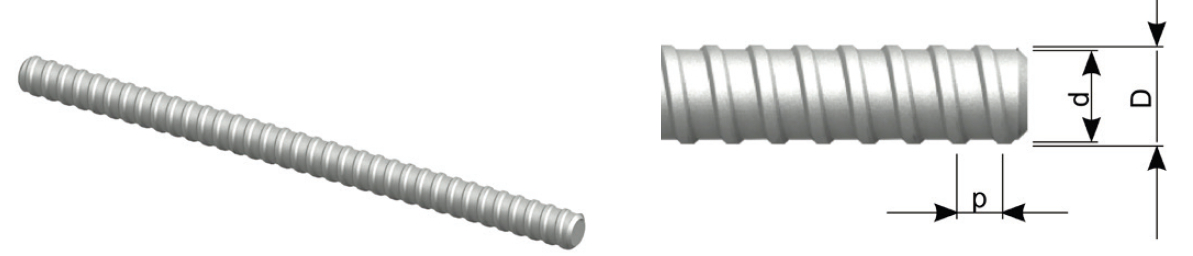

Centerpen CP 15 blank - Mavotrans - tekening

Met betrekking tot de veiligheid van de centerpennen, adviseren wij u de door ons opgegeven gebruiksbelasting niet te overschrijden. Het onderdeel met de laagste gebruiksbelasting is bepalend voor de totale toelaatbare belasting. Controleer bij elk gebruik uw toebehoren op slijtage en andere onregelmatigheden.

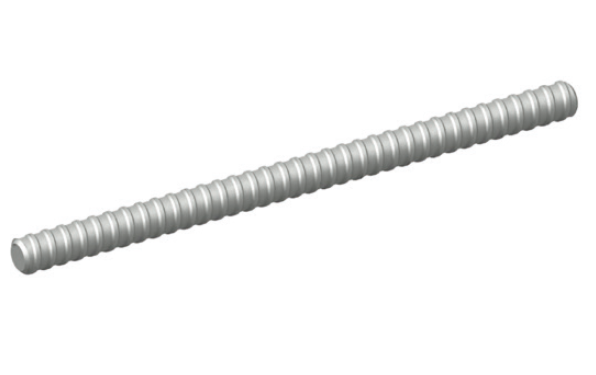

Centerpen CP 15 blank referentiefoto

Technische gegevens

Staalkwaliteit	: 800/900 N/mm2
Breukbelasting	: 170 kN
Gebruiksbelasting	: 90 kN
Kerndiameter	: 15 mm
Spoed	: 10 mm
Gewicht	: 1,50 kg/m¹
Lasbaar	: ja

Lasvoorschriften

Voor de goede orde geven wij u de voorwaarden voor het lassen van de hier weergegeven centerpennen:

De lassen moeten door een gediplomeerd lasser worden uitgevoerd
Toegestaan is handmatig lichtbooglassen en gaslassen (CO₂/MIG)
Zorg dat de lassen droog blijven en niet te snel afkoelen
Bij de overlappingslassen dient de centerpenkracht sterk gereduceerd te worden, in verband met het buigend moment, dat optreedt ter plaatse van de las
Bij lassen aan staarteinden is het aan te bevelen aan beide zijden een langsstaaf te leggen en deze vast te lassen. Er bestaat wel gevaar voor oververhitting van het materiaal
Beter is om met behulp van koppelmoffen de staven door te lengen. Risico's worden daarmee vermeden
