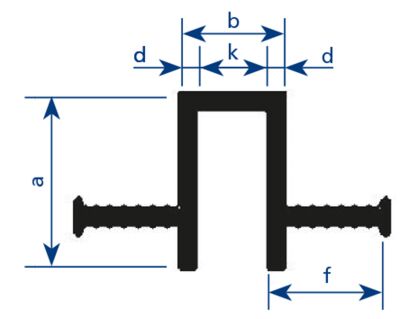

bestelnummer	type	a mm	b mm	d mm	k mm	f mm	n	rollengte m
605212	FV20/20	50	20	5,0	10,0	25	2	25
605223	FV20/30	50	20	5,0	10,0	35	2	25
605233	FV30/30	50	30	5,0	20,0	35	2	25
605234	FV30/40	70	30	5,0	20,0	45	2	25
605240	FV40/40	70	40	5,0	30,0	45	2	25
605246	FV30/30/2	95	30	5,0	20,0	25	4	25
605248	FV40/30/2	95	40	5,0	30,0	35	4	25
605253	FV30/30/3	140	30	5,0	20	35	6	25
605254	FV30/40/3	140	30	5,0	20	45	6	25
605255	FV40/30/3	140	40	5,0	30	35	6	25

n = aantal waterkeringsrillen

Toebehoren

Profiel voor voegsafsluiter

Productomschrijving
Technische specificaties

Besaflex PVC - serie FV voegafsluiter voor dilatatievoegen

Materiaal

Thermoplast	Besaflex
Shore A˚	75±5
Treksterkte	≥ 8 N/mm²
Rek bij breuk	≥ 275%
Geproduceerd volgens	AbP¹
Beschikbare kwaliteiten	NB² PH²

Beide kwaliteiten zijn vrij van lood, cadmium en formaldehyde.
AbP Algemeen inspectie testcertificaat
2) NB Niet te combineren met bitumen
2) PH Fysiologisch onschadelijk

Richtlijnen voor berekening

De grafieken zijn gebaseerd op een voegbreedte in bouwfase van 20-30 mm

Berekening

De optredende resulterende vervorming wordt berekend middels de formule
Vr = √ Vx² + Vy² + Vz²

^{De voegbreedte mag in de praktijk niet kleiner worden dan 15 of 20 mm bij voegbreedte in bouwfase van respectievelijk 20 of 30 mm. De optredende beweging in lengterichting (Vz) en zetting (Vy) mag niet meer bedragen dan de voegbreedte in bouwfase.}

Besaflex PVC ‑ serie FV
